Los cilindros de perfil europeo se utilizan ampliamente en sistemas de herrajes para puertas comerciales y residenciales en todo el mundo, incluidas aplicaciones de puertas cortafuegos. Su perfil estandarizado, funcionalidad versátil y amplia gama de configuraciones los hacen adecuados para diferentes requisitos de control de acceso, seguridad y codificación.
Para arquitectos, fabricantes de puertas, distribuidores de herrajes y contratistas de proyectos, seleccionar un cilindro de perfil europeo implica más que elegir una longitud. Esta guía explica los principales tipos de cilindros de perfil europeo, cómo se especifican y miden sus dimensiones, los estándares relevantes, las configuraciones de codificación comunes y los factores a considerar al especificar cilindros para aplicaciones de puertas comerciales y cortafuegos, lo que le ayudará a elegir el cilindro de perfil adecuado para sus proyectos.

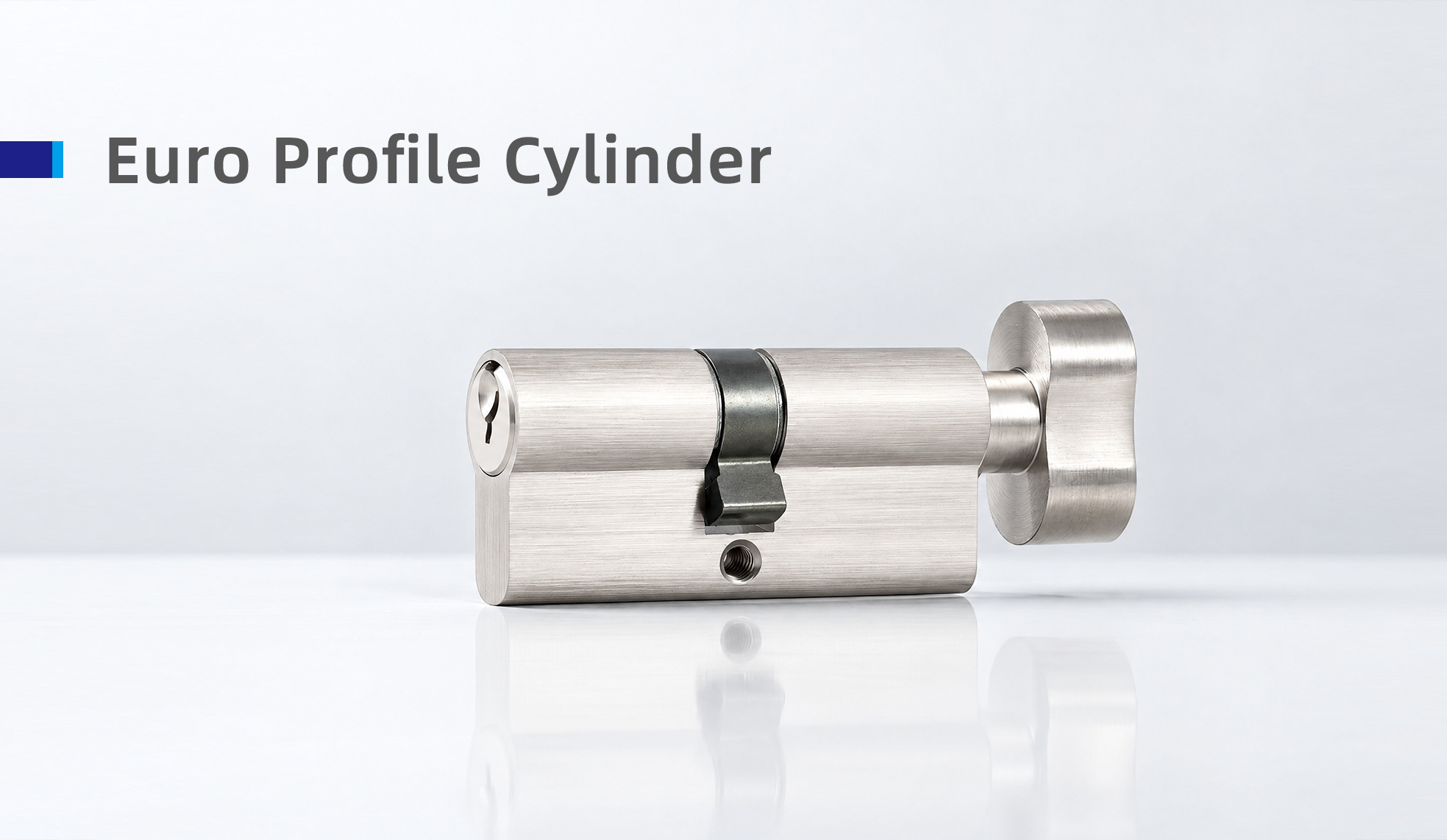

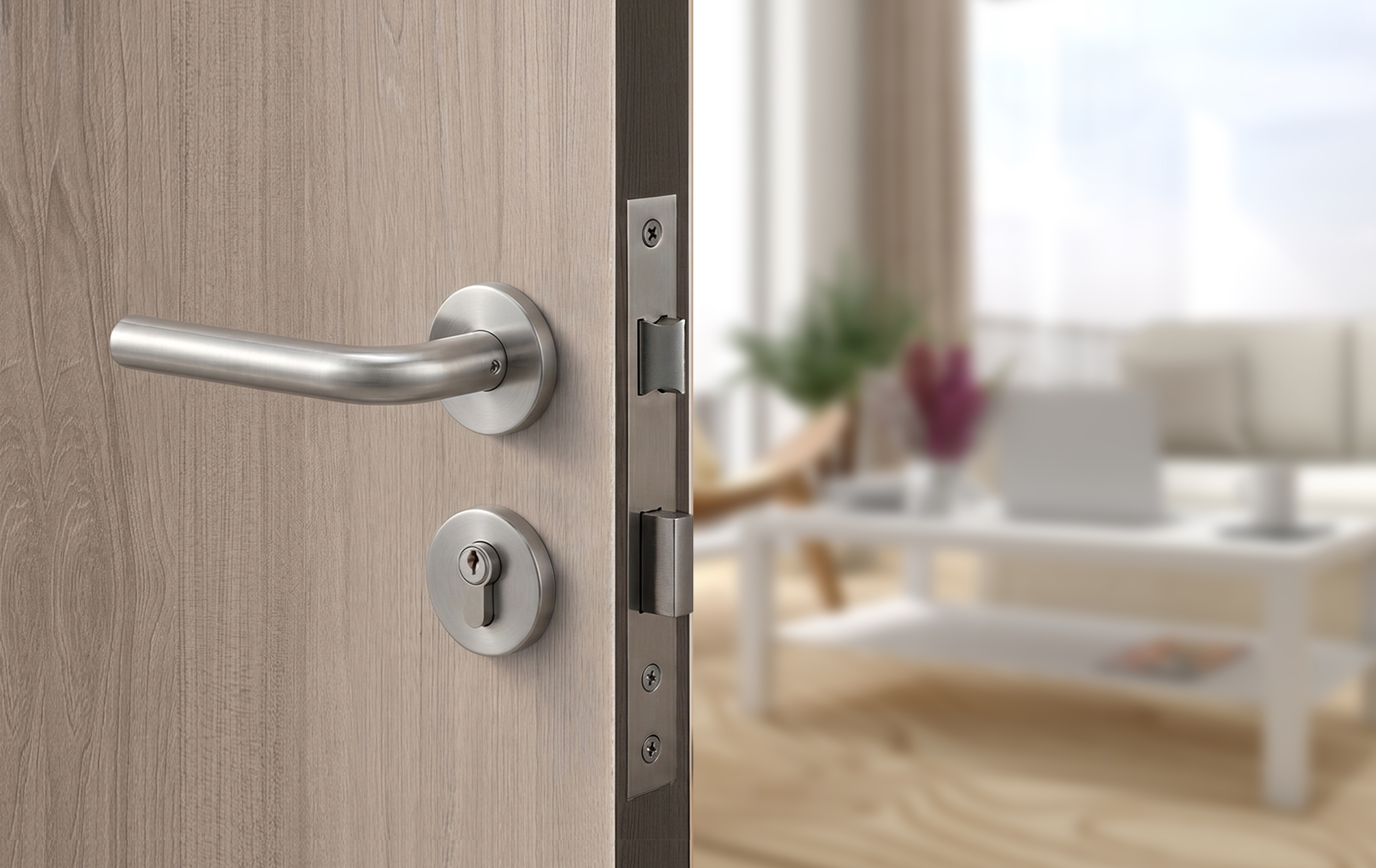

Un cilindro de perfil euro, también llamado cilindro euro o cilindro de cerradura de perfil euro, es un tipo de cilindro comúnmente utilizado con las cerraduras de embutir estándar europea . Su característico perfil europeo permite que el cilindro encaje en la correspondiente abertura del cilindro en una cerradura de embutir compatible. El cilindro utiliza una llave para controlar el bloqueo y desbloqueo de la puerta. Esto proporciona un bloqueo y un control de acceso fiables.
Un cilindro de perfil europeo funciona con un mecanismo de pasador. Los pasadores internos de varias longitudes se alinean con precisión con los cortes de la llave, lo que permite que el cilindro gire solo cuando se inserta la llave correcta. Cuando se inserta y gira una llave, el mecanismo del cilindro hace girar la leva central. Luego, la leva opera el mecanismo de cerradura de embutir compatible, lo que permite bloquear o desbloquear la puerta.

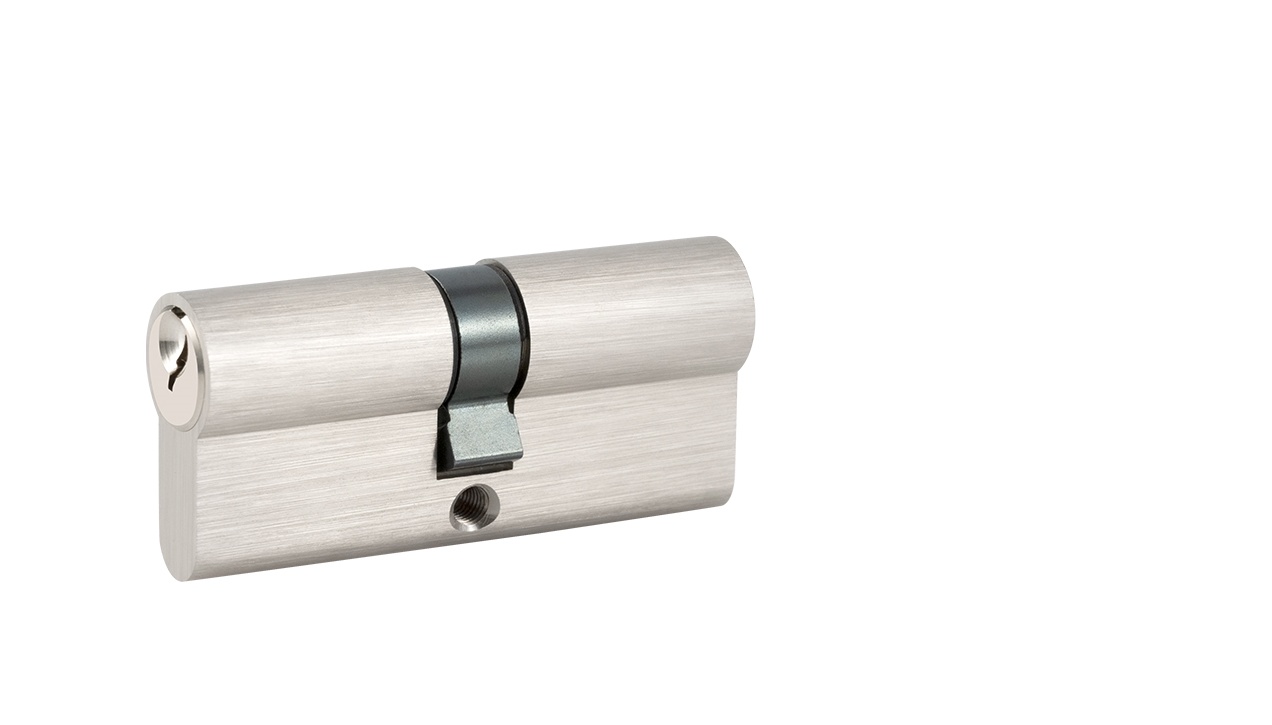

Un cilindro de doble perfil euro se acciona con llave a ambos lados de la puerta. Esta configuración ofrece seguridad mejorada y es adecuada para aplicaciones donde ambos lados requieren acceso controlado, como entradas principales, puertas de entrada residenciales y puertas de oficinas.

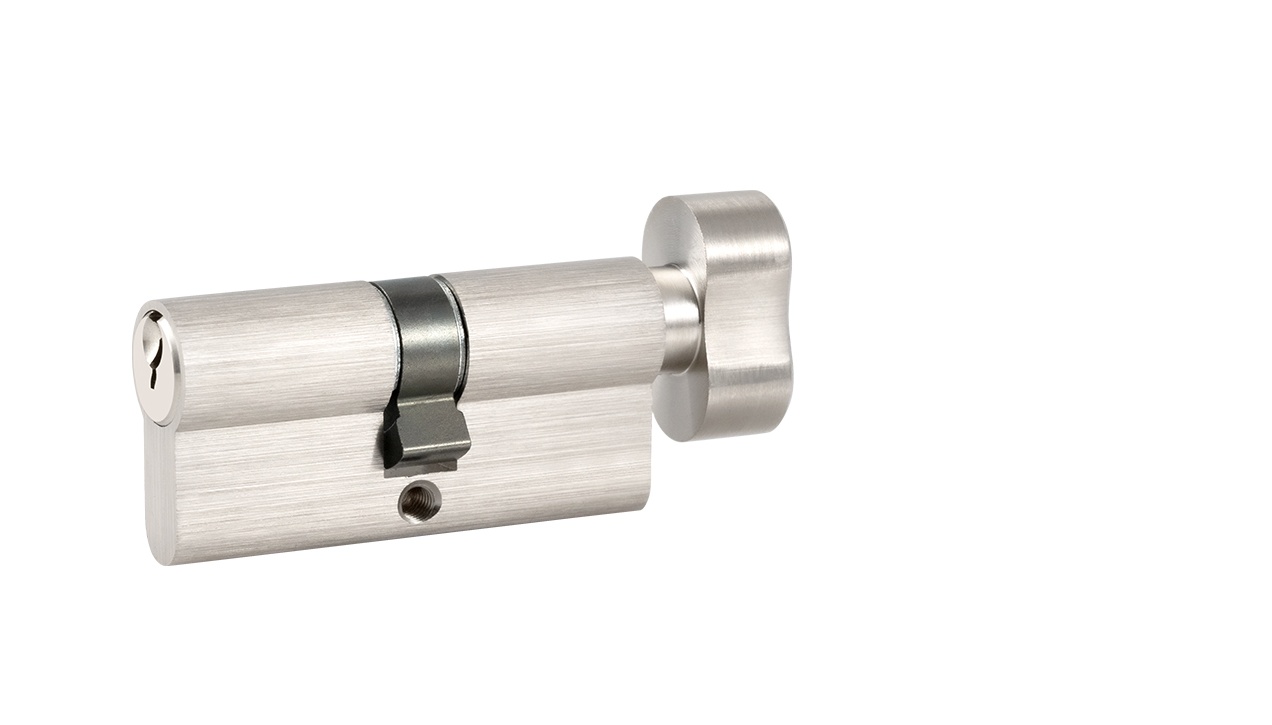

Un cilindro de cerradura euro con giro combina un lado accionado por llave con un giro en el otro lado; el lado con giro permite abrir la puerta sin llave. Esta configuración equilibra seguridad y comodidad y es particularmente práctica en situaciones de emergencia, ya que permite un desbloqueo rápido y una salida sin tener que buscar una llave.

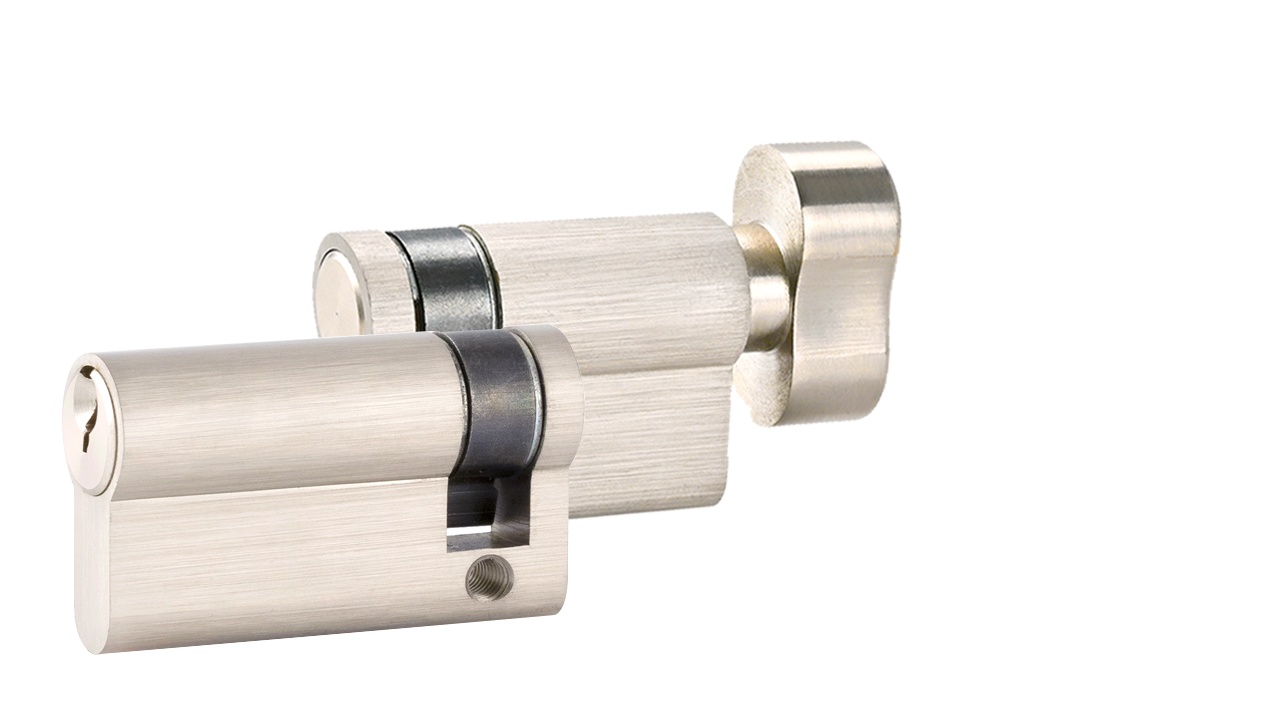

Un cilindro de medio perfil euro (también llamado cilindro simple de perfil euro) se puede accionar desde un solo lado y está disponible en dos versiones: medio cilindro con llave y cilindro euro de medio giro. La versión con llave se acciona con una llave desde un lado, lo que la hace adecuada para trasteros, garajes y aplicaciones similares donde el bloqueo y desbloqueo solo se requieren desde el exterior. La versión con giro se opera mediante un giro desde un lado, lo que permite un bloqueo y desbloqueo rápido y sin llave desde ese lado.

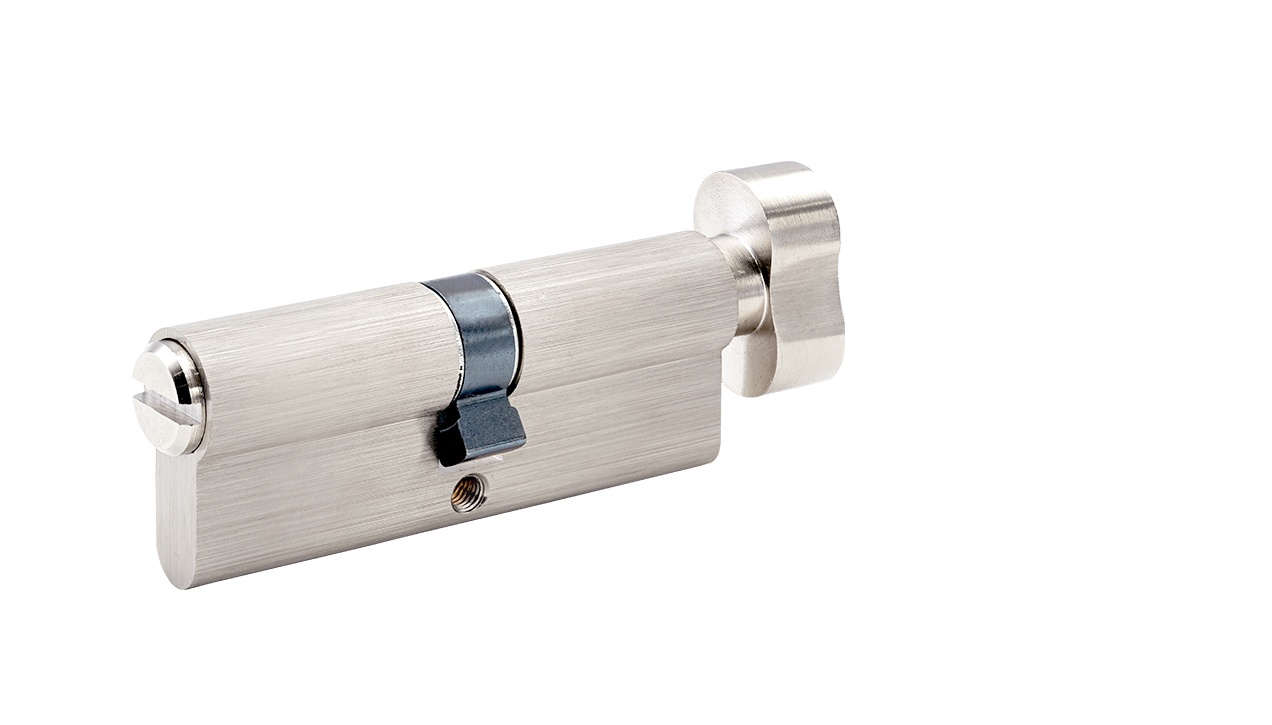

Un cilindro de perfil europeo para baño está diseñado para aplicaciones de privacidad. Cuenta con un pomo en el interior y una ranura de liberación de emergencia en el exterior. El pulgar interno permite bloquear y desbloquear sin llave para mayor privacidad, mientras que la ranura de liberación de emergencia externa permite el acceso desde el exterior en caso de emergencia, generalmente usando una moneda o una herramienta plana. Esta configuración proporciona una práctica solución de privacidad para baños y puertas interiores similares.
A la hora de elegir un cilindro perfilado, su longitud también es muy importante. Las cerraduras de cilindro de perfil europeo están disponibles en una variedad de longitudes para adaptarse a diferentes espesores de puerta y a la posición de montaje real de la cerradura de embutir dentro de la puerta.
La longitud del cilindro afecta no sólo la apariencia, el ajuste y la durabilidad sino también la seguridad. Un cilindro que sobresale demasiado es vulnerable a ataques forzados como chasquidos y palancas; uno que es demasiado corto queda empotrado dentro del hardware, encaja holgadamente y atrapa fácilmente el polvo y la suciedad. Sólo el tamaño correcto permite que el cilindro perfilado funcione sin problemas y prolonga su vida útil.
Tres factores determinan la longitud requerida: el grosor real de la puerta, el grosor del escudo del cilindro o la placa posterior de la manija y la posición de la cerradura de embutir.

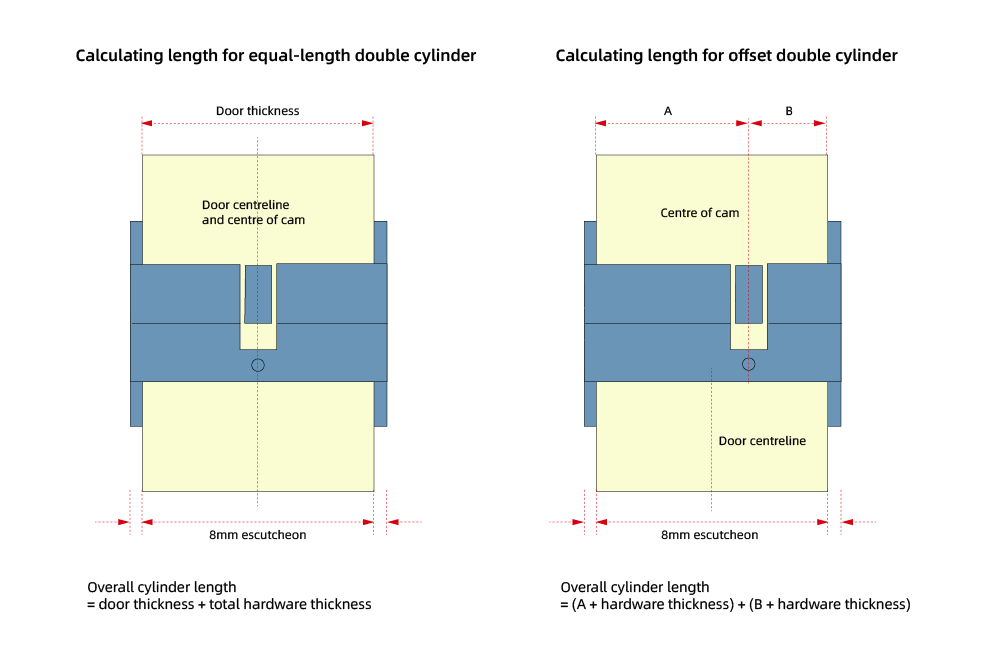

En la mayoría de los casos, la cerradura de embutir se instala en la línea central de la puerta y un cilindro de perfil estándar de igual longitud es suficiente. Cuando la cerradura se instala descentrada, se requiere un cilindro de perfil europeo desplazado, por ejemplo, 30 mm en el exterior y 40 mm en el interior.

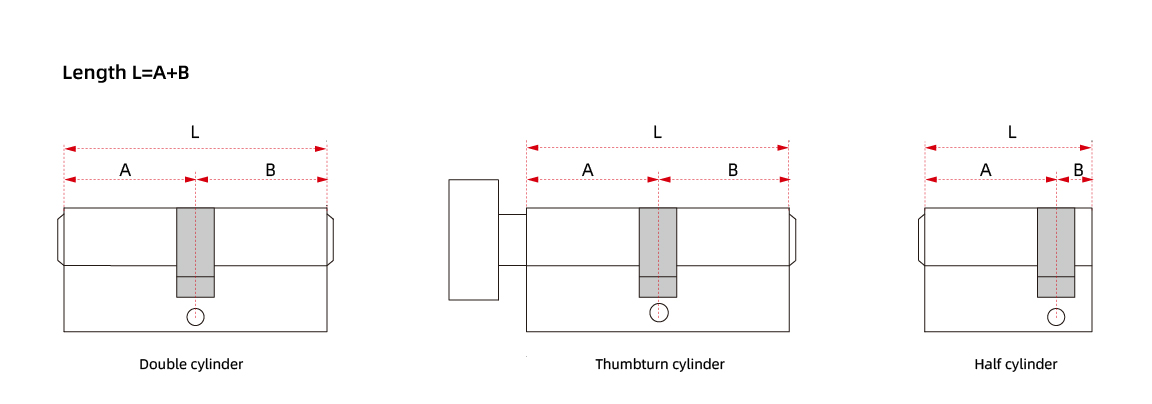

La medición de un cilindro de cerradura de perfil europeo normalmente se basa en la distancia desde el centro de la posición del tornillo de fijación hasta cada extremo del cilindro. Para los cilindros del tipo de giro, la porción del giro en sí no está incluida en la medición. A continuación se muestran las fórmulas de cálculo de medidas para cilindros de perfil euro.
Los cilindros de perfil europeo están cubiertos por la norma EN 1303:2015 , la norma europea principal que define los requisitos y métodos de prueba para los cilindros de cerradura. Evalúa el rendimiento, incluida la durabilidad, la seguridad relacionada con las claves, la resistencia a la corrosión y la resistencia a los ataques físicos.
EN 1303 utiliza un sistema de codificación de 8 dígitos para calificar el rendimiento del cilindro. Cada dígito representa una característica de rendimiento, lo que permite una comparación directa del rendimiento entre diferentes rangos de cilindros. Los cilindros con diferentes grados basados en dígitos corresponden a distintos escenarios de aplicación, como edificios residenciales e instalaciones públicas. Al especificar cilindros para aplicaciones de puertas cortafuegos, la norma EN 1303 establece requisitos de idoneidad adicionales para dichos productos. Por lo tanto, se requieren dos verificaciones separadas para los proyectos de puertas cortafuegos: el rendimiento mecánico que cumple con la norma EN 1303 y el rendimiento de resistencia al fuego validado por normas de prueba de fuego específicas.
Para obtener una explicación detallada del sistema de codificación EN 1303, consulte nuestra guía dedicada:
Guía de EN 1303: 2015 - Sistema de codificación de cilindros para bloqueos
Los cilindros de perfil europeo se utilizan con cerraduras de embutir estándar europeo en puertas cortafuegos. En este contexto, sin embargo, el cilindro no es solo un componente de cerradura: el comportamiento frente al fuego de un conjunto completo de puerta cortafuegos depende del rendimiento combinado de la hoja de la puerta, el marco, la cerradura, el cilindro, las bisagras, las manijas, los sellos y otros herrajes relevantes, junto con las pruebas o pruebas de evaluación aplicables.
Como se explica en la sección EN 1303, el cumplimiento de la norma del producto por sí solo no hace que un cilindro sea adecuado para una puerta cortafuegos. En la práctica, se necesitan tres comprobaciones:
Compatibilidad de la cerradura : el perfil, la leva y las dimensiones del cilindro deben coincidir con la caja de la cerradura que operará.
Clasificación de idoneidad contra incendios : la clasificación EN 1303 del cilindro debe confirmar la idoneidad para su uso en conjuntos de puertas contra incendios.
Prueba de incendio o evidencia de evaluación : solicite la documentación de respaldo del fabricante y verifique su alcance: qué conjuntos y configuraciones de puertas cubre y si la clasificación de resistencia al fuego coincide con la clasificación requerida del proyecto.

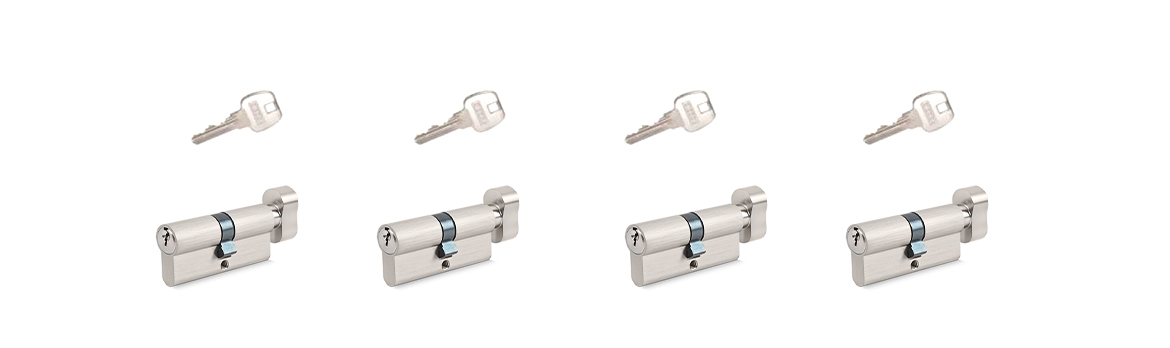

Cada cilindro de perfil está construido con su propia combinación móvil: la disposición de pasadores que hace que cada cilindro pueda operarse únicamente con su propia llave, y las llaves no son intercambiables entre cilindros. Esta es la configuración de cilindro más básica y más utilizada, y la configuración de suministro estándar para los cilindros de perfil DIROCK..

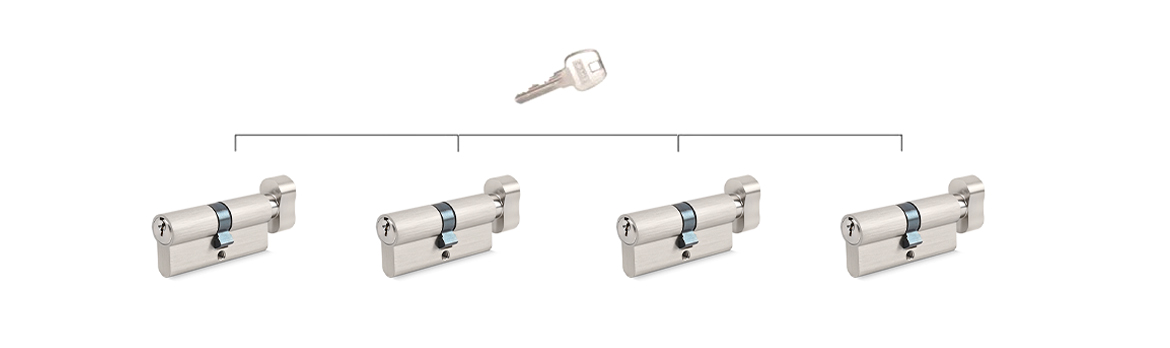

En una configuración con llaves iguales, todos los cilindros dentro del mismo grupo comparten una configuración de cámara de pasador idéntica, por lo que una sola llave opera cada cilindro del grupo. Esto simplifica enormemente la gestión de llaves: los usuarios pueden atravesar varias puertas sin tener que llevar un gran manojo de llaves. Es particularmente adecuado para proyectos con muchas puertas externas o proyectos que requieren acceso unificado, como las distintas entradas de un edificio comercial.

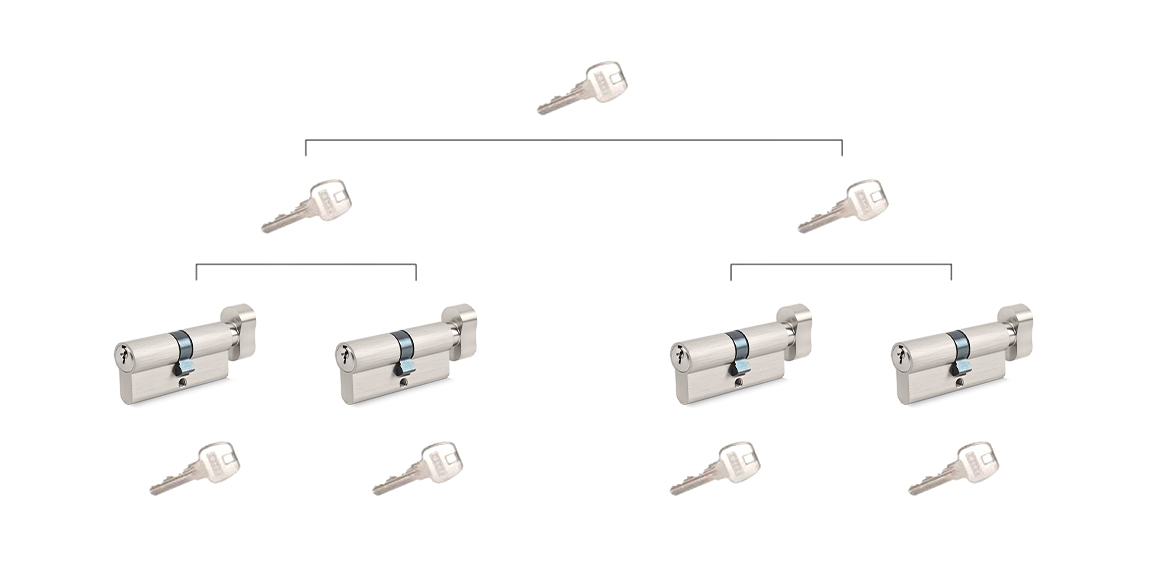

Un sistema de llave maestra organiza los cilindros de las cerraduras de las puertas en una jerarquía de derechos de acceso. Cada cilindro tiene su propia llave que opera solo ese cilindro, mientras que una llave maestra opera todos los cilindros dentro de su grupo asignado, o todo el sistema, en el nivel superior. En sistemas más grandes, una gran llave maestra se ubica encima de varias llaves maestras, cada una de las cuales controla un área o departamento definido.
La principal ventaja es la gestión de claves: una clave maestra reemplaza un gran manojo de claves y el acceso se puede dividir por departamento, área o grupo de usuarios. Por lo tanto, los sistemas de llave maestra son una práctica estándar en edificios comerciales, hospitales, escuelas y oficinas.
Un único sistema puede combinar cilindros con llave individual con grupos con llaves iguales, e incluso puede abarcar diferentes tipos de cerraduras, incluidos cilindros y candados de perfil europeo, una opción práctica para proyectos complejos.
A continuación se muestra una comparación rápida de sistemas de cilindros con llaves diferentes, con llaves iguales y con llave maestra.
Sistema de claves | Principio básico |
Clave para diferir | Cada cilindro funciona con su propia llave. |
llaves iguales | Varios cilindros funcionan con la misma llave |
Sistema de llave maestra | Diferentes claves proporcionan niveles de acceso jerárquico |
Al elegir un cilindro de perfil europeo, tenga en cuenta los siguientes factores:
Los diferentes tipos de puertas definen diferentes requisitos para el cilindro perfilado. Las puertas cortafuegos requieren cilindros con idoneidad probada contra incendios; las puertas exteriores y los edificios públicos de mucho tránsito requieren grados más altos de resistencia a los ataques y durabilidad; Las puertas de PVC y perfiladas a menudo necesitan longitudes de cilindro desplazadas.
Dos dimensiones deciden si un cilindro funciona con una cerradura determinada:

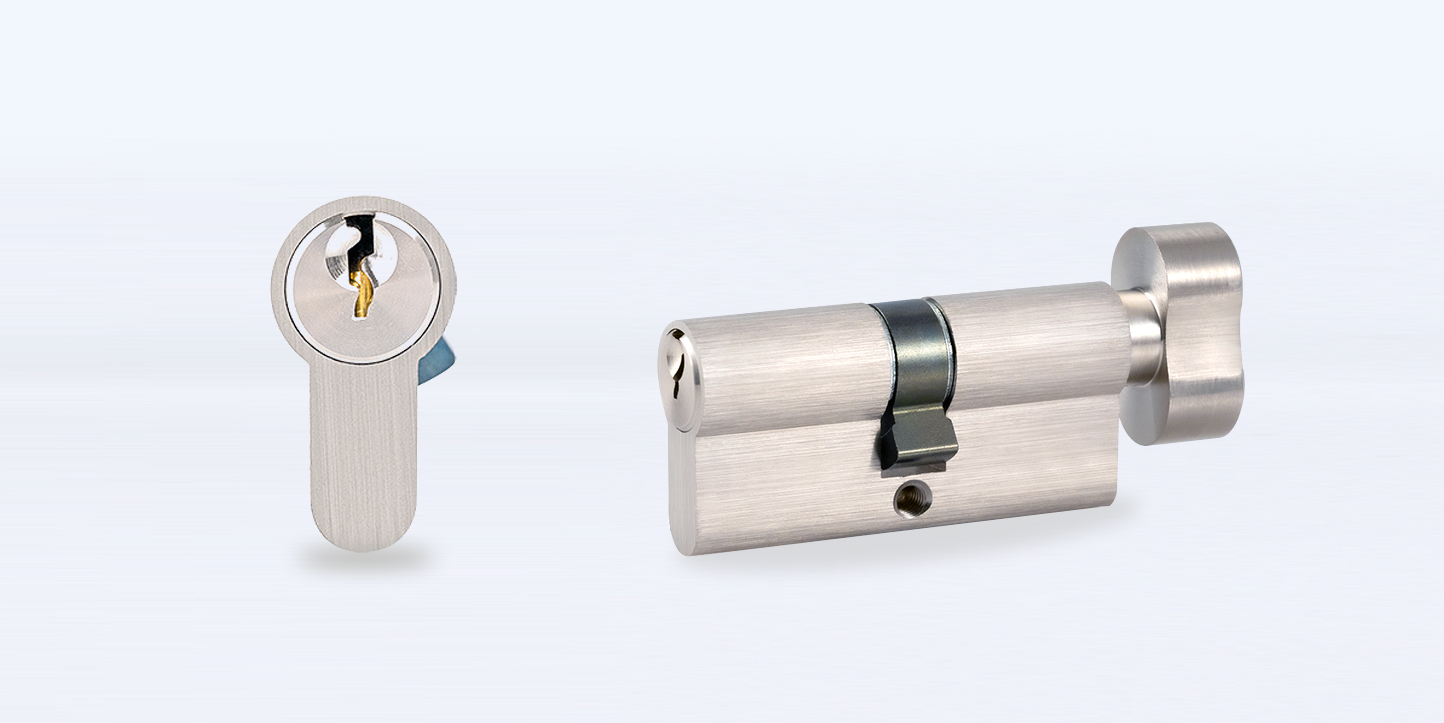

Sección transversal: el perfil del cilindro debe coincidir con la apertura del cilindro de la caja de la cerradura. Una sección de tamaño insuficiente deja un juego excesivo, lo que puede impedir que la leva accione correctamente el mecanismo del cerrojo; una sección de gran tamaño no encajará en absoluto.

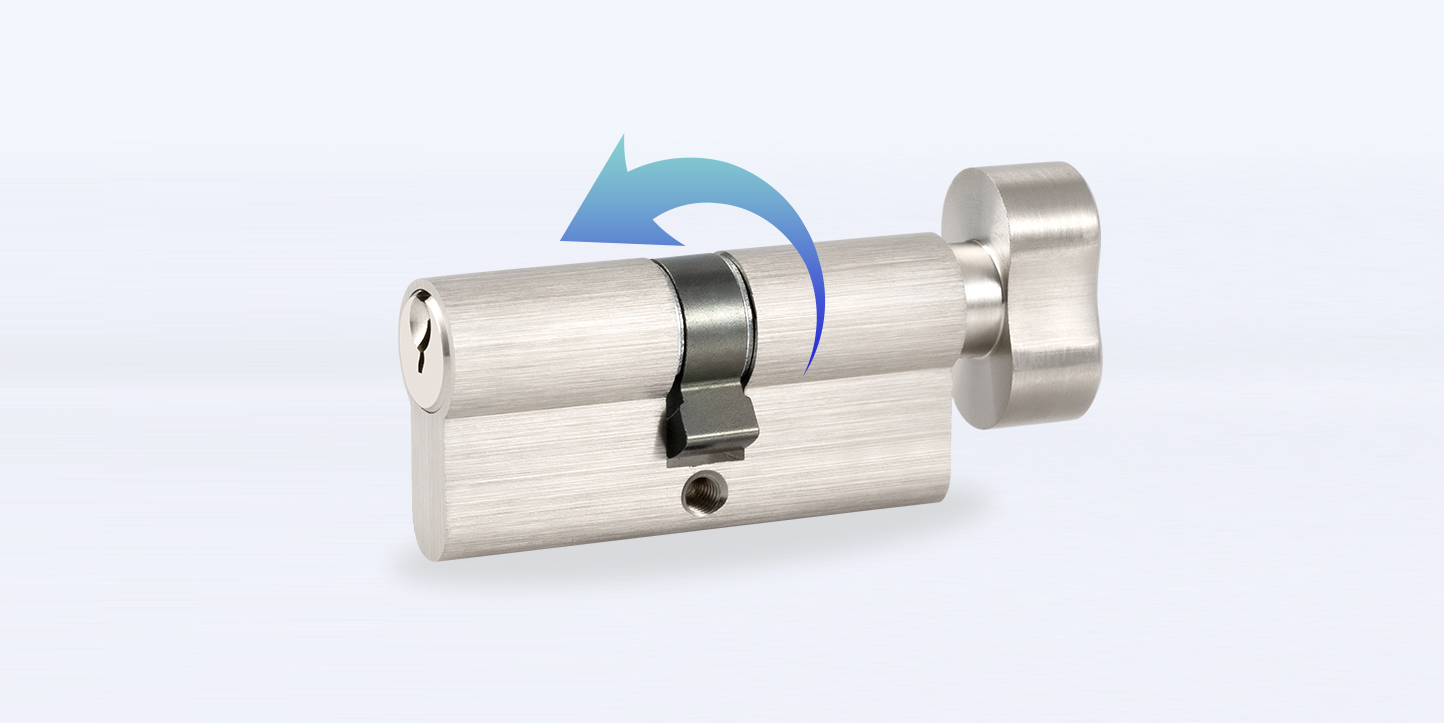

Radio de rotación de la leva: el radio de giro de la leva debe coincidir con los requisitos de accionamiento de la cerradura. Un radio demasiado pequeño puede no lograr abrir completamente el cerrojo o provocar que se atasque; uno que es demasiado grande no enganchará el mecanismo del cerrojo.
Los cilindros conformes a DIN 18252 garantizan la compatibilidad dimensional con las cerraduras de embutir estándar europeas.
La longitud del cilindro debe adaptarse al espesor de la puerta, elegir la longitud correcta según el espesor de la puerta más el espesor de los escudos o contraplacas. Mida con precisión para garantizar que el cilindro quede al ras con los herrajes para una apariencia ordenada y una instalación segura.
Seleccione un cilindro con los grados de seguridad adecuados para la aplicación. EN 1303 clasifica los cilindros por seguridad relacionada con la llave (1–6) y resistencia al ataque (0, A–D). Estos grados indican la capacidad del cilindro para resistir la manipulación de llaves y ataques físicos, como perforaciones, roturas y hurgaduras. Verifique el código de clasificación y especifique cilindros certificados en lugar de productos sin clasificar.
Elija el tipo de cilindro según la función de la puerta: cilindro doble, cilindro de pomo, medio cilindro o cilindro de baño. Las puertas de escape requieren una consideración especial para garantizar una salida segura sin llave.
Elija con claves diferentes, con claves iguales o un sistema de clave maestra según cómo se organice el acceso en todo el proyecto.
Los cilindros de perfil europeo son una solución de bloqueo versátil, disponibles en diferentes tipos, tamaños y configuraciones de llave para adaptarse a los diversos requisitos de la puerta. Comprender cómo funcionan, cómo medirlos correctamente y qué estándares se aplican ayuda a garantizar que se seleccione el cilindro correcto para aplicaciones residenciales y comerciales.
Para respaldar el proyecto, DIROCK suministra cilindros de perfil europeo EN 1303 junto con documentación técnica y orientación sobre especificaciones para proyectos de puertas comerciales y cortafuegos. Póngase en contacto para obtener más información específica del proyecto.
P1. ¿Se puede sustituir o instalar un cilindro de perfil europeo en una puerta existente?
Sí. Un cilindro de perfil europeo se puede reemplazar o instalar en una puerta existente sin cambiar la cerradura de embutir ni alterar la estructura de la puerta, siempre que el nuevo cilindro coincida con la caja de la cerradura y la longitud requerida. El cilindro está asegurado por un único tornillo de fijación y se puede quitar y reemplazar rápidamente. Esto lo convierte en una actualización práctica para cambios de clave, desgaste o renovación de proyectos.
P2. ¿Cómo sé qué tamaño de cerradura de cilindro necesito??
Mida el grosor de la puerta, más el grosor del escudo o placa posterior de la manija en cada lado. Alternativamente, mida el cilindro existente desde el centro del orificio del tornillo de fijación hasta cada extremo, luego agregue las dos dimensiones.
P3. ¿Son seguras las cerraduras de cilindro euro??
Los cilindros de perfil europeo pueden ser seguros cuando cumplen con normas reconocidas como la EN 1303 y están correctamente instalados. EN 1303 clasifica los cilindros por seguridad relacionada con la llave y resistencia a ataques, que en conjunto indican la capacidad del cilindro para resistir la manipulación de llaves y ataques físicos.
P4. ¿Los cilindros de perfil europeo admiten sistemas de llave maestra?
Sí. Los cilindros de perfil europeo se pueden integrar en un sistema de llave maestra, lo que permite una gestión centralizada de llaves en múltiples puertas para proyectos de edificios públicos y comerciales.
