Las puertas cortafuegos son una parte clave de los sistemas de protección pasiva contra incendios. Sin embargo, una puerta no puede considerarse resistente al fuego simplemente porque esté hecha de acero, equipada con herrajes resistentes al fuego o descrita como 'clasificada para 60 minutos' en un catálogo de productos. Su comportamiento ante el fuego debe estar respaldado por evidencia de una prueba estandarizada. En Europa, la EN 1634-1 es una de las principales normas utilizadas para determinar la resistencia al fuego de los conjuntos de puertas y contraventanas y ventanas que se pueden abrir.
EN 1634-1 evalúa el rendimiento de una puerta o conjunto de cierre probado bajo exposición controlada al fuego. Luego, el resultado se utiliza para determinar si el conjunto puede mantener la integridad, el aislamiento o el rendimiento de control de radiación durante un período específico.
Comprender la norma EN 1634-1 ayuda a los arquitectos, fabricantes de puertas, especificadores y proveedores de hardware a evaluar correctamente el rendimiento de las puertas cortafuegos y seleccionar los componentes adecuados para los sistemas de puertas cortafuegos que cumplan con la normativa.
| Pregunta | Explicación |
| ¿Qué prueba la EN 1634-1? | Conjuntos de puertas y contraventanas, ventanas que se pueden abrir. |
| ¿Es un método de prueba o un certificado de producto? | Es principalmente un método de prueba de resistencia al fuego. |
| ¿Qué se prueba? | El conjunto completo, incluyendo la hoja de la puerta, el marco, los sellos, los herrajes, el acristalamiento (cuando corresponda) y las condiciones de instalación. |
| ¿Cómo se expresan los resultados? | Mediante clasificaciones como E30, EI60 o EW60. |
| ¿Prueba la fuga de humo? | El control de humo generalmente requiere una prueba EN 1634-3 separada. |
| ¿Se puede aplicar el resultado a todas las puertas similares? | No. El resultado está limitado por la configuración probada y las reglas de aplicación permitidas. |
La EN 1634-1 establece un procedimiento controlado para exponer una puerta o cierre al fuego y registrar su comportamiento a lo largo del tiempo.
La norma puede aplicarse a varios tipos de productos, entre ellos:
Puertas batientes y pivotantes
Puertas correderas horizontal o verticalmente
Puertas plegables y correderas
Persianas enrollables
Puertas basculantes
Ventanas que se pueden abrir
Cortinas de tela operables.
El objetivo es determinar durante cuánto tiempo el conjunto probado puede evitar la propagación del fuego y, cuando sea necesario, limitar la transferencia de calor o la radiación térmica al lado no expuesto. La EN 1634-1 se utiliza junto con la EN 1363-1, que proporciona los principios y condiciones generales para las pruebas de resistencia al fuego.
EN 1634-1 es un método de prueba, no una etiqueta de producto universal
Uno de los puntos más importantes es que la EN 1634-1 no debe tratarse como una etiqueta de certificación universal.
La norma define: condiciones de prueba, requisitos de la muestra de prueba, exposición del horno, métodos de medición, criterios de desempeño, duración de la prueba, cambios permitidos en la muestra probada. Los datos de la prueba se pueden utilizar entonces para la clasificación según EN 13501-2. EN 13501-2 proporciona el procedimiento de clasificación para productos de construcción y elementos de construcción basándose en datos de pruebas de resistencia al fuego y control de humo.
Por lo tanto, la interpretación correcta no es simplemente 'este producto tiene la certificación EN 1634-1'. La interpretación más precisa es: Este producto fue probado de acuerdo con la norma EN 1634-1 y logró un comportamiento contra incendios definido en las condiciones indicadas.
También es posible que sea necesario revisar la norma de producto aplicable, el documento de clasificación, la declaración, la ruta de certificación y las regulaciones de construcción locales.
Las pruebas según EN 1634-1 se realizan en conjuntos completos de puertas o contraventanas, no en componentes individuales de forma aislada. La muestra analizada generalmente incluye la hoja y el marco de la puerta, las bisagras, las cerraduras , los cierrapuertas, los cilindros , de manijas y los herrajes de salida. Antes de que comience la exposición al fuego, la muestra se acondiciona y luego se instala en una construcción de soporte estándar o asociada que represente su uso final previsto. El laboratorio verifica los detalles de la construcción, inspecciona la muestra y la instrumenta con termopares antes de comenzar la prueba.
A continuación, el conjunto se expone a la curva de fuego estándar tiempo-temperatura según EN 1363-1. Durante la prueba, el laboratorio monitorea y registra la temperatura del horno, las condiciones de presión, las temperaturas de la superficie, las llamas visibles, las aberturas o grietas, la deflexión y la radiación térmica, cuando corresponda. La muestra se evalúa según los tres criterios de rendimiento: integridad, aislamiento y radiación.
La prueba continúa hasta que falla un criterio de desempeño requerido, se completa la duración objetivo de la prueba o el laboratorio o el patrocinador de la prueba detiene la prueba por una razón definida. Si el montaje falla antes de la duración prevista, la clasificación final normalmente no puede exceder el momento en el que se perdió el criterio requerido.
Los resultados se compilan en un informe de prueba integral que cubre los detalles de la muestra, los datos de medición, las observaciones, los tiempos de falla y el desempeño de resistencia al fuego logrado.

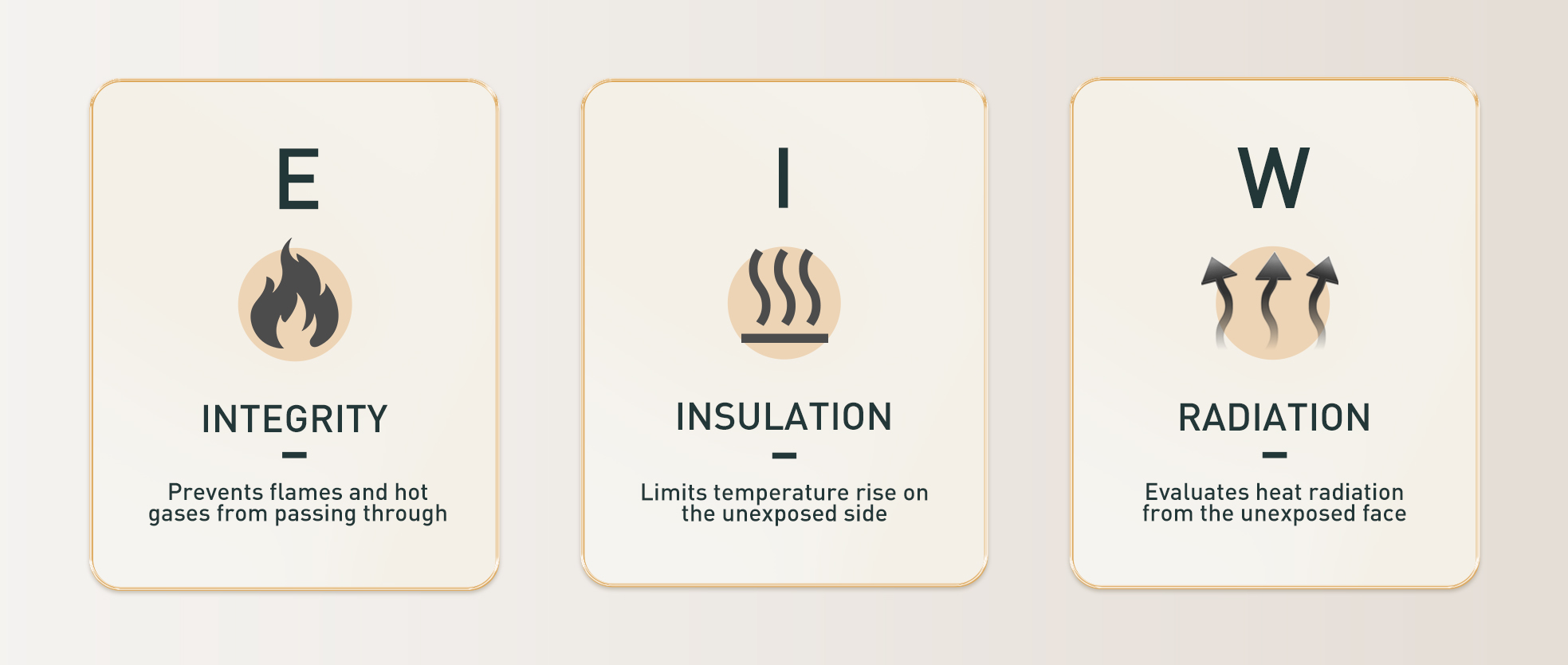

Los principales criterios de resistencia al fuego utilizados para los conjuntos de puertas son la integridad, el aislamiento y la radiación.
Integridad ( E ): La integridad se refiere a la capacidad del conjunto de la puerta para evitar que las llamas y los gases calientes pasen del lado expuesto al lado no expuesto.
Aislamiento ( I ): El aislamiento se refiere a la capacidad del conjunto para limitar el aumento de temperatura en el lado no expuesto dentro de los límites permitidos. El aislamiento es importante cuando hay personas, materiales combustibles, rutas de escape o equipos sensibles cerca del lado protegido de la puerta.
Radiación ( W ): Evalúa la radiación de calor que irradia la cara no expuesta del conjunto probado (probado según sea necesario).
| Clasificación | Significado |
| E30 o E60 o E90 o E120 | Sólo integridad, durante 30, 60, 90 o 120 minutos. |
| EI30 o EI60 o EI90 o EI120 | Integridad y aislamiento, durante 30 o 60 o 90 o 120 minutos |
| EW30 o EW60 o EW90 o EW120 | Integridad y control de radiación limitado, durante 30 o 60 o 90 o 120 minutos. |
Varias normas internacionales de resistencia al fuego pueden aparecer juntas en las especificaciones de las puertas cortafuegos.
| Estándar | Propósito principal |
| EN 1634-1 | Ensayo de resistencia al fuego de conjuntos de puertas y contraventanas y ventanas que se pueden abrir |
| EN 1363-1 | Principios y condiciones generales para los ensayos de resistencia al fuego. |
| EN 13501-2 | Clasificación de productos de construcción y elementos de construcción utilizando datos de prueba. |
| EN 1634-2 | Ensayo de caracterización de resistencia al fuego de elementos de herrajes de la edificación. |
| EN 1634-3 | Prueba de control de humo para conjuntos de puertas y contraventanas. |
| UL 10C | Norma estadounidense de prueba de fuego para conjuntos de puertas cortafuegos |
¿Cómo se relaciona la EN 1634-1 con el hardware para puertas cortafuegos ?
Los herrajes para puertas cortafuegos juegan un papel importante en el rendimiento general de un conjunto de puerta cortafuegos probado. Aunque los componentes de hardware tienen sus propios estándares de producto relevantes, su rendimiento debe considerarse junto con la configuración completa de la puerta cortafuegos. Los elementos de hardware importantes pueden incluir: cerraduras de embutir , bisagras, cierrapuertas, manijas de palanca , de cilindros de perfil , herrajes de salida.
Las normas europeas para la construcción de hardware adoptan un sistema de clasificación de varios dígitos, en el que cada dígito representa una característica de rendimiento específica frente a los requisitos estandarizados; el cuarto dígito se relaciona con el rendimiento de resistencia al fuego del producto y su idoneidad para su uso en puertas de control de incendios y humo.
Por ejemplo: EN 12209 define requisitos y clasificaciones para cerraduras y pestillos accionados mecánicamente. Se requiere evidencia adicional de desempeño contra incendios para las cerraduras destinadas a usarse en puertas de control de incendios y humo. Se identifican cuatro grados:
Grado 0: no verificado para uso en conjuntos de puertas resistentes al fuego/control de humo;
Grado A: para uso en conjuntos de puertas de control de humo según una prueba de acuerdo con EN 1634-3;
Grado B: para usar en el control de humo y los conjuntos de conjuntos de puertas resistentes al fuego basados en una prueba de acuerdo con EN 1634-1 o EN 1634-2;
Grado N: para su uso en el control de humo y los conjuntos de la puerta resistente al fuego en función de las pruebas donde la cerradura no contribuye a mantener la puerta en una posición cerrada durante la prueba de resistencia al fuego y/o control de humo.
La idoneidad final del hardware depende de la configuración de la puerta probada, los estándares aplicables y los requisitos del proyecto.
Las puertas cortafuegos se instalan en paredes y aberturas destinadas a separar partes de un edificio. Una puerta probada ayuda a mantener esa separación cuando se expone al fuego. Si la puerta, el marco, los sellos o los herrajes fallan prematuramente, el fuego y los gases calientes pueden propagarse entre los compartimentos más rápido de lo esperado.
Una puerta resistente al fuego puede ayudar a proteger pasillos, escaleras y otras rutas de escape durante un período específico. Sin embargo, esta protección solo se logra cuando la puerta se especifica, instala y mantiene correctamente según lo probado.
Las pruebas EN 1634-1 brindan a arquitectos, contratistas, fabricantes de puertas y propietarios de edificios una base común para revisar el comportamiento frente al fuego. Ayuda a evitar decisiones basadas únicamente en la apariencia del producto, descripción del material, precio unitario, afirmaciones genéricas de 'resistencia al fuego' y declaraciones de proveedores no verificadas.
Reemplazar una cerradura, bisagra, manija, cilindro, cierre, sello o componente de acristalamiento puede cambiar el conjunto probado. Esto es particularmente importante cuando el hardware es suministrado por diferentes fabricantes. El producto de reemplazo debe estar respaldado por pruebas apropiadas y debe ser compatible con la puerta probada.
EN 1634-1 proporciona la base técnica para demostrar la resistencia al fuego según las regulaciones de productos de construcción. La clasificación resultante suele ser necesaria para la aprobación del control de edificios y el marcado CE de conjuntos de puertas resistentes al fuego.
Un informe de prueba completo y un documento de clasificación pueden respaldar las presentaciones técnicas, el control de la instalación y las inspecciones futuras. Para proyectos comerciales, una documentación clara también ayuda a mantener la coherencia cuando se producen varias puertas en diferentes lotes o se instalan en diferentes áreas.
EN 1634-1 proporciona un método de prueba. La clasificación final, certificación, declaración y aprobación de comercialización pueden implicar normas y procedimientos adicionales.
Una cerradura o manija probada contra incendios no prueba automáticamente que cada conjunto de puerta completo alcanzará la misma calificación. Se debe considerar la combinación completa de construcción de puerta y herrajes.
Incluso un pequeño cambio en la caja de la cerradura, la manija, el cilindro, el cierre o el método de fijación puede afectar el comportamiento frente al fuego.
E, EI y EW describen diferentes criterios de desempeño. No se debe especificar una puerta con clasificación E cuando se requiere aislamiento a menos que esté disponible la evidencia EI correcta.
La resistencia al fuego y la fuga de humo están relacionadas pero son características de rendimiento diferentes. Los requisitos de control de humo normalmente requieren pruebas adicionales según la norma EN 1634-3.
Es posible que una puerta no funcione según lo probado si se instala con el marco, la fijación, el sello, la construcción de la pared o la preparación de herrajes incorrectos.
El resultado de una prueba para una puerta cortafuegos de madera no se puede aplicar automáticamente a una puerta cortafuegos de acero. Las variaciones permitidas deben estar respaldadas por reglas de aplicación directa o extendida.
EN 1634-1 proporciona un método estandarizado para evaluar el rendimiento de resistencia al fuego de conjuntos de puertas, contraventanas y ventanas que se pueden abrir. Su importancia radica en demostrar cómo se comporta una configuración probada específica en condiciones de exposición al fuego.
Para los proyectos de puertas cortafuegos, el cumplimiento depende no sólo de los componentes individuales sino también de la compatibilidad del conjunto completo, incluida la construcción de la puerta, los herrajes, el método de instalación y la documentación de respaldo.
Para las soluciones de herrajes para puertas cortafuegos estándar europeas, , DIROCK proporciona cerraduras de embutir resistentes al fuego, manijas de palanca de acero inoxidable, cilindros de perfil europeo, bisagras y soporte técnico que cumplen con la norma EN para ayudar a los compradores a revisar todos los certificados y documentación relevantes, garantizando la compatibilidad con la configuración de puerta específica de su proyecto.
