EN 1935 - Clasificación explicada para bisagras de un solo eje

Esta norma europea especifica los requisitos de rendimiento y los métodos de prueba para bisagras de un solo eje para puertas y ventanas, abarcando tanto los tipos de pasador fijo como de despegue. Para su uso en conjuntos de puertas cortafuegos/humos, las bisagras de un solo eje deben probarse según EN 1634-1 para determinar su resistencia al fuego, además de las pruebas especificadas en esta norma; el anexo de esta norma establece requisitos adicionales para dichos productos.

BS EN 1935:2002 clasifica las bisagras mediante un sistema de codificación de 8 dígitos. Cada dígito representa una característica de desempeño específica: categoría de uso, durabilidad, masa de la puerta de prueba, resistencia al fuego, seguridad, resistencia a la corrosión, seguridad y grado de bisagra. Cada característica se prueba y clasifica según los requisitos de la norma. Este sistema de clasificación ayuda a los especificadores a seleccionar las bisagras adecuadas para la aplicación prevista.

Sistema de codificación de ocho -dígitos

Dígito 1 - categoría de uso

Se identifican cuatro categorías de uso para las bisagras.

Calificación	Categoría	Criterios básicos​	Aplicaciones típicas​
1	Trabajo ligero	Baja frecuencia de uso; usuarios con un alto incentivo para tener cuidado; pequeña posibilidad de accidentes o mal uso	Puertas interiores domésticas; Oficinas y zonas sin acceso del público en general.
2	Trabajo medio	Frecuencia de uso media; usuarios con algún incentivo para tener cuidado; alguna posibilidad de accidentes o mal uso	Situaciones domésticas y otras: oficinas y zonas de acceso limitado al público en general
3	Servicio pesado	Alta frecuencia de uso por parte del público u otras personas con pocos incentivos para tener cuidado; alta probabilidad de accidentes o mal uso	Edificios públicos e institucionales como hospitales.
4	Deber severo	Uso violento frecuente	Áreas con alto riesgo de abuso deliberado o ataque violento

Dígito 2 - durabilidad

Se identifican tres grados para las bisagras fabricadas según esta norma europea:

Grado 3: 10 000 ciclos de prueba, destinado para uso exclusivo en ventanas

Grado 4: 25.000 ciclos de prueba, destinado a su uso en ventanas y puertas.

Grado 7: 200 000 ciclos de prueba, destinado para uso exclusivo en puertas

Dígito 3 - Masa de la puerta de prueba

Se identifican ocho grados de masa de puerta:

Grado 0: hasta 10 kg

Grado 1: hasta 20 kg

Grado 2: hasta 40 kg

Grado 3: hasta 60 kg

Grado 4: hasta 80 kg

Grado 5: hasta 100 kg

Grado 6: hasta 120 kg

Grado 7: hasta 160 kg

Dígito 4 : idoneidad para el uso en puertas compartimentadas cortafuego/humo

Se identifican dos grados:

Grado 0: no apto para uso en conjuntos de puertas resistentes al fuego y/o de control de humo;

Grado 1: adecuado para uso en conjuntos de puertas resistentes al fuego/humo sujeto a una evaluación satisfactoria de la contribución de las bisagras a la resistencia al fuego de los conjuntos de puertas/fuego especificados.

Dígito 5 - seguridad

Se requieren bisagras de un solo eje para satisfacer el requisito esencial de seguridad en el uso. Por lo tanto, sólo se identifica el grado 1.

Dígito 6 - Resistencia a la corrosión

Según EN 1670 se identifican cinco grados de resistencia a la corrosión:

Grado 0: sin resistencia a la corrosión definida

Grado 1: resistencia leve, 24 h

Grado 2: resistencia moderada, 48h

Grado 3: alta resistencia, 96h

Grado 4: resistencia muy alta, 240h

Digit 7 - Security - Antirrobo

Se identifican dos grados de seguridad para las bisagras:

Grado 0: no apto para uso en conjuntos de puertas resistentes a robos;

Grado : apto para uso en conjuntos 1de puertas resistentes a robos.

Grado de bisagra 8 - de dígitos

En esta norma europea se identifican catorce grados de bisagras, como se enumera en la siguiente tabla.

Grado de bisagra	Solicitud	Ciclos de prueba de durabilidad	Masa de la puerta de prueba
1	Ventana	10 000	10 kilos
2	Ventana	10 000	20 kilogramos
3	Ventana/Puerta	25 000	20 kilogramos
4	Puerta	200 000	20 kilogramos
5	Ventana	10 000	40 kilos
6	Ventana/Puerta	25 000	40 kilos
7	Puerta	200 000	40 kilos
8	Ventana	10 000	60 kilogramos
9	Ventana/Puerta	25 000	60 kilogramos
10	Puerta	200 000	60 kilogramos
11	Puerta	200 000	80 kilos
12	Puerta	200 000	100 kilogramos
13	Puerta	200 000	120 kilogramos
14	Puerta	200 000	160 kilos

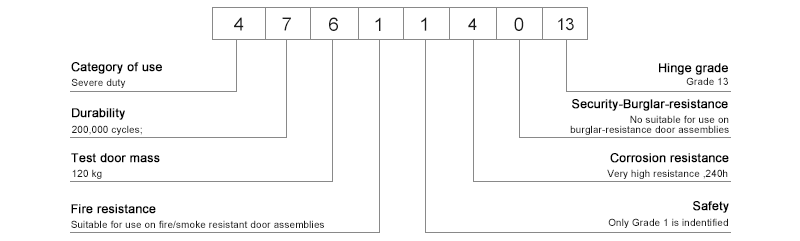

Ejemplo : código de clasificación de la bisagra para puerta cortafuego 1935 DIROCK EN

Código de clasificación: 4 7 6 1 1 4 0 13

Explicación:

4: Uso intensivo

7: 200 000 ciclos de prueba de durabilidad

6: Pruebe la masa de la puerta hasta 120 kg

1: Adecuado para conjuntos de puertas de compartimentación cortafuego/humo

1: Seguridad aprobada

4: resistencia a la corrosión 240h

0: No apto para uso en conjuntos de puertas resistentes a robos

13: Bisagra grado 13

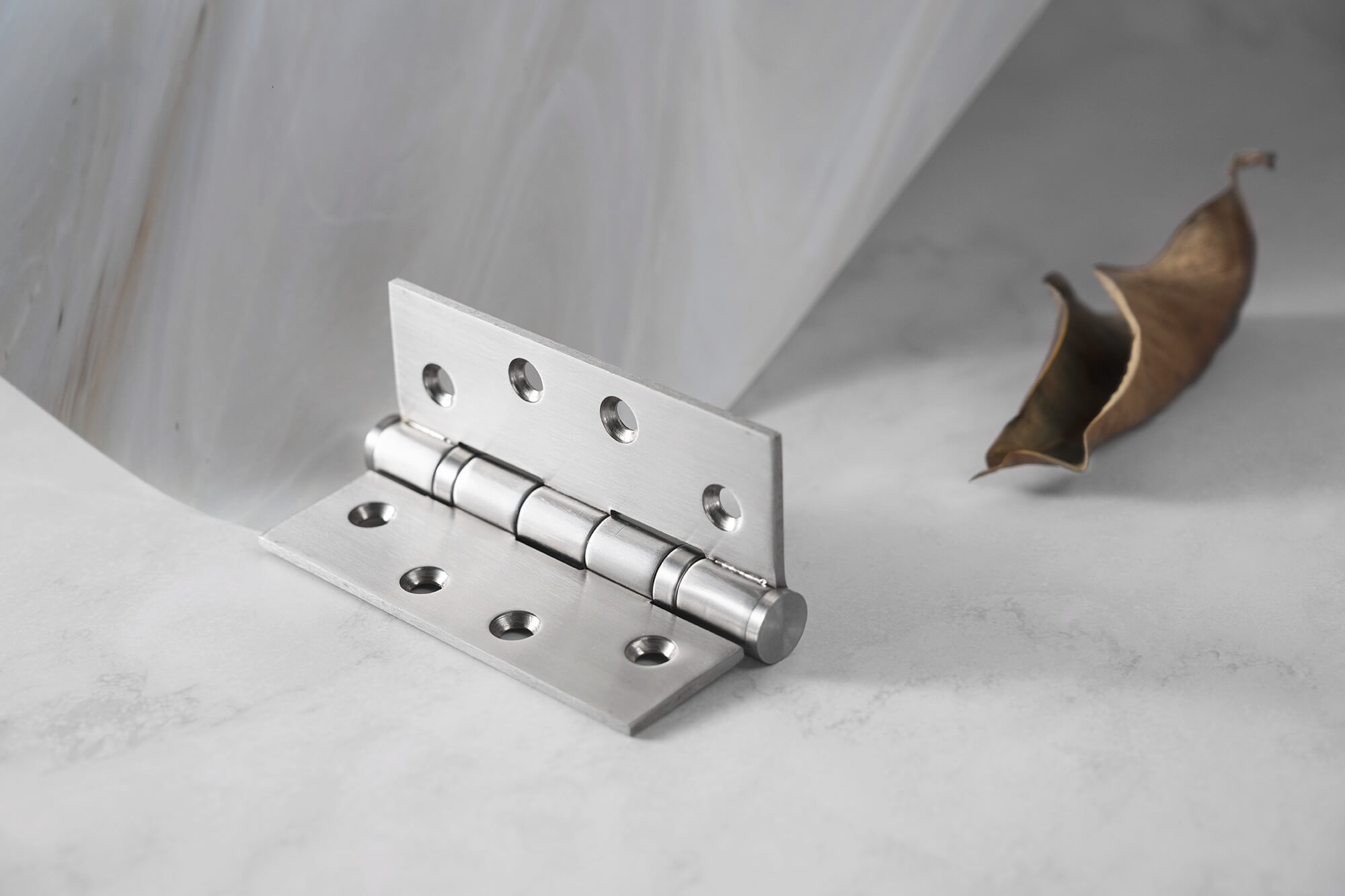

Esta clasificación es representativa de las bisagras para puertas cortafuegos con marca CE especificadas para edificios públicos y comerciales. Si busca bisagras para puertas cortafuegos, explore la gama de bisagras DIROCK.

Conclusión

Al especificar bisagras de un solo eje para proyectos de construcción, el sistema de codificación de 8 dígitos EN 1935 proporciona datos de rendimiento objetivos y basados ​​en pruebas en lugar de depender únicamente del material, las dimensiones o la apariencia. Este sistema de clasificación ofrece un método claro y estandarizado para verificar las características clave de rendimiento de las bisagras, desde la durabilidad y la masa de la puerta de prueba hasta la resistencia al fuego y a la corrosión.

Comprender este sistema de codificación ayuda a los arquitectos, contratistas y fabricantes de puertas a realizar selecciones informadas, mitigando los riesgos del proyecto causados ​​por errores de especificación y garantizando que el rendimiento de las bisagras coincida con precisión con los requisitos de la aplicación en el sitio.
